Сделай сам. AUX вход на Mazda3, 6, MPS, ..., Подключаем mp3 плееры, мобилки и т.п. к штатной мультимедиа системе Опции

[YuraL]

Берем шести-, или восьми-пиновый коннектор от материнской платы, перемычка от винчестера и кабель с 3,5 мм штекером:


Соединяем штекер и кабель согласно схеме: С и Е к правому и левому каналу, D, F, G - между собой и с обмоткой кабеля.
К и М соединяем перемычкой.


И подключаем:


Штекер выводим в пепельницу, или в бардачок.

Получаем рабочий AUX вход, который задействуется кнопкой Media:

Подключаем любой источник звука (мп3 плеер, мобильный телефон, смартфон, ноутбук) и наслаждаемся

Особая благодарность Halin'у и Alim'у за помощь в реализации.

Сообщение отредактировал YuraL - Dec 1 2010, 10:33

[yats_13]

и я решился на такое
однако схема распиновки, предложенная Юрой для 6 МПС не подходит в случае троечки дорестайла.
изначально многие вещи по тому, как сделать AUX выход я взял ]]>тут]]>
1-м шагом было определение типа магнитолы. указанная на м3клубе схема распиновки выходов подходит для моделей 14789909, 14794008 и 14797327, другие распиновки ]]>тут]]>


тип магнитолы вот где смотреть


далее был приобретён кабель 3,5-3,5, желательно брать хороший кабель (я брал за 60 грн, 1,5 м длины), дабы было меньше помех и звук был получше; за червонец куплены джампера от материнки. в моём случае перемычка от винта не была нужна, поскольку разъёмы включения AUX в магнитоле находятся не близко (см. схему). соответственно, была спаяна перемычка из джамперов + кабель с 3,5 выходом и 3 джамперами на левый и правый каналы + земля.


ну и подключение все этого добра к магнитоле. вот как выглядит обратная сторона магнитолы с подключенными джамперами

разъём крупным планом в данном случае красный провод - перемычка для включения линейного входа, белый - левый канал, чёрный - земля, зелёный - правый.

самым долгим в процессе оказалось спрятать кабель в центральный тоннель, чтобы сам вход был в подстаканниках, для этого тоннель сам я не снимал, а аккурантно положил провод под него и вытянул его в заглушку возле подстаканников 1,5 метрового кабеля + ещё около 30 см от самих джамперов для этого хватит с головой. вот так

включенный режим MEDIA на магнитоле

собственно, общая стоимость намного ниже аудиолинка, но при этом у вас нет управления переключения треков, ваше мп3-устройство не заряжается от ГУ и как мне кажется, звук немного не такой, какой был на линке для айпода. впрочем, по поводу последнего пункта уверенности нет.

если кому надо помочь с установкой - вэлкам

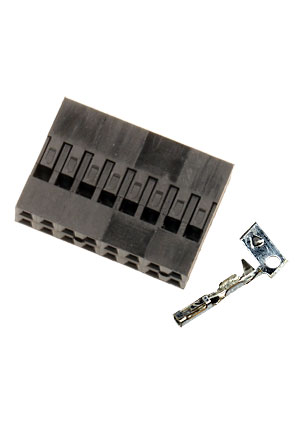

P.S. можно не париться с джамперами от материнки, а изначально взять большой разъём и паять всё к нему - BLD-16
